Overview

The * Layer Internet Model

layer	application	protocol
Application	两个应用间的双向可靠字节流传输，例如http/bit-torrent	HTTP/SMTP/SSH/FTP
Transport	TCP/IP保证数据可靠传输；保证正确数据传输顺序正确； UDP	TCP/UDP/RTP
Network	IP is unreliable and makes no guarantees；没有可靠数据传输的保证	IP
Link	通过host和router之间或router之间的单个link来传送数据	Ethernet/wifi/DSL/3G
Physical

数据传输：

7层模型：

Applications

1. Principles of network applications

1.1 Network application architectures

Summary: architectures for applications , not network

Conclusion：

应用程序的主流体系架构有client-server与P2P两种。

在client-server中，存在有client、server、多台dedicated servers组成的data center几种host，客户端之间不能直接通信，服务端是固定的、等待连接的；采用data center集成服务器的好处是有利于响应客户端的所有要求，减少单个服务器的拥堵/过载（集成服务，一对一->多对多），坏处是提高了带宽代价（servers间的反复互连）。eg. FTP/Web/E-MAIL
在P2P中，客户端之间进行直连通信，其优点为可扩展性、（对服务器，因为几乎不依赖服务器）低带宽代价，其缺点为安全性低（直连而不通过服务器显然隐蔽性低）、低性能（高度去中心化结构，散点结构）。eg. Skype/迅雷/BitTorrent。

优缺点的评价维度如下：可扩展、集成服务、带宽代价、安全性、性能

	client-server	P2P
scalability		high
集成服务	high	low
low bandwith cost	No	Yes
security	high	low
performance	high	low

我的理解是这样，P2P和中心化网络、分布式网络的区别应该在P2P是host-host，中心化是存在一个data center/中心服务器，分布式是存在多个分布的data center。改天问下chatgpt。。

client-server architecture(client, server, data center, advantages and shortages, examples)

Hosts: client, server, data center(multiple servers)

server:
1. fixed address 固定地址
2. always-on 等待连接
client:
1. not directly communicate with each other 客户端之间不能直接相互通信
data center:
1. including multiple servers 多个服务器组成
2. advantage: solve the problem of incapability of keeping up with all requests 响应需求↑
3. shortage: must pay recurring interconnection and bandwidth costs(with the designs with data centers) 带宽代价↑
examples: Web, FTP, Telnet, E-MAIL

P2P architecture

peer-to-peer: directly, without passing through a dedicated server 客户端直连
advantage
1. self-scalability 可扩展
2. cost effective, not require significant server infrastructure and server bandwidth 服务器带宽/代价↓
shortage: security, performance and reliability due to their highly decentralized structure 安全性、性能↓
example: BitTorrent, Xunlei, Skype

1.2 Processes Communicating

Summary: processes running on different hosts(potentially on different operating systems) communicate through application layer

Conclusion: application间的通信本质上是进程间通信，在不同OS、host上运行的进程通过application layer通信。一般将通信双方的进程标记为client/server，一个Web process可以既是client（browser process，download operation）也是server（server process，upload operation），该标记是人为的、非绝对的。要进行通信，首先要确定双方进程的地址，通过 [IP: port number]的形式定位，IP定位host，端口号定位该host上运行的process；在通信过程中，利用每个host上传输层与应用层/进程与网络之间的接口Socket。对于应用层开发者来说，其能控制的是Socket中所有应用层的部分，以及传输层协议及其部分参数（最大缓冲容量、最大段容量），该application将会建立在开发者选择的传输层协议所提供的服务之上。

object

label: client(download) process /& server(upload) process
Identify Processes: use IP addresses(32 bits, identify the host) and port number(identify the process) to address processes(example: [IP: port number],[localhost:8080])

examples:

a Web server is identified by port number 80.
A mail server process (using the SMTP protocol) is identified by port number 25.

interface

interface between process(application) and network, between application layer and transport layer within a host: socket (API)

what application developer controls

on the application layer side: everything of the socket （socket中的应用层部分
on the transport layer side
1. which transport protocol to use，传输层协议
2. the capability to fix a few transport-layer parameters(maximum buffer, maximum segment sizes) 参数，最大缓冲，最大段
3. the application is built on transport-layer services provided by that protocol 该应用将建立在该协议提供的传输层服务上

1.3 Transport Services Available to Applications

Conclusion：传输层协议能为应用程序提供可靠数据传输、吞吐量、实时性、安全性四个维度的服务。应用层将消息存入当前进程的socket，传输层将该消息发送给目标接收进程的socket。

应用层send messages through local socket，传输层send it to the socket of destination process

应用层request，传输层offer/ensure；~~什么甲乙方关系~~

4 dimensions

传输协议能提供service of 4 dimensions:

reliable data transfer（not necessary for loss-tolerant applications, loss/data integrity/order)
throughput(specific requirements for bandwidth-sensitive applications，比如视频切换清晰度，应用层可以切换编码方式来降低对带宽的需求; contrary: elastic applications)
timing 实时性，与吞吐量有关
security

1.4 Transport Services Provided by the Internet

传输层协议及其提供的服务有TCP/UDP两种。TCP是面向连接的、需要三次握手的、全双工的、可靠数据传输的、有拥堵控制的；但它与UDP都没有加密技术（安全性缺陷），因此出现了SSL（Secure socket layer），一种加入加密、端点鉴别、数据完整性技术的改良TCP协议，具体而言就是在原本的TCP通信中添加一层加密/解密socket层（这意味着它有独立的socket API），client先在SSL socket加密再传送给TCP socket，server先解密再传送给TCP socket。当今的网络能够支持时间敏感的应用，但无法支持任何对实时性与吞吐量的保证（guarantee）。

这些提供的服务与上一小节中的四个维度是对应的。

TCP

connection-oriented, handshaking, full-duplex connection
reliable data transfer
congestion-control(throughput, timing)
no encryption(security)

Secure Sockets Layer(SSL)

SSL是对TCP的改良(TCP-enhanced-with-SSL)，而非一种独立的网络传输协议，其服务包括encryption, data integrity, end-point authentication端点鉴别。

SSL服务代码需要被写在client和server两端的应用层
有独立的socket API。
过程：client-SSL socket(client encryption)-client TCP socket-server TCP socket-SSL socket(server decryption)-server TCP socket-server

UDP

connectionless, no handshaking
unreliable data transfer
no congestion-control mechanism

1.5 Application-Layer Protocols

Conclusion: 应用层协议是网络应用的组成之一，决定了不同终端系统上的进程如何通信，具体决定了交换的信息类型、语法、字段语义、发送响应的规则。这些协议有些是定义在RFCs中的共有协议，如HTTP，有些则是私有的，如Skype使用的协议。

what a protocol determines

交换的信息类型，request & response
syntax，消息类型的语法，不同字段field的意思
when & how 发送消息& response

public/proprietary

public：一些应用层协议在RFC(请求注解，Request For Comments)中指定，因此属于公共领域。例如HTTP RFC
proprietary：其余的则是私有的，例如Skype

$application\ layer\ protocol \in application$，一个client-server应用程序可以包括：client，server，application layer protocol，standards of content format

web-mail-DNS-directory service video streaming-P2P

2. The Web and HTTP

the World Wide Web – first Internet application

2.1 HTTP(Hyper Text Transfer Protocol)

Conclusion: HTTP(Hyper Text Transfer Protocol)超文本传输协议是Web的应用层协议，其为stateless protocol，不记录client的信息。Web是client-server架构的应用程序，其采用TCP传输层协议，client与server之间利用TCP socket进行通信，server将Web page中的objects(HTML files/images etc.)传送给client作为响应。

HTTP, the application-layer protocol of Web

Web page(document) contains: object, such as an HTML file, image, addressable by an URL

stateless protocol 不记录client的信息

architecture: client-server

a client program/Web browsers(IE, ME, Firefox，浏览器是客户端，是Web的组成之一)
a server program/Web servers（管理并导向Web objects，web server always on with a fixed IP address）

transport protocol: TCP

communication: client-TCP socket of client side-TCP socket of server side-server

2.2 Non-Persistent and Persistent Connections

Conclusion：在client与server之间有两种TCP连接方式，一是非持久连接，另一种是持久连接，按字面意思，非持久连接是指每次请求响应都需要建立新的TCP连接，而持久连接则沿用同一个连接进行通信。每次连接需要三次握手，耗费近2个RTT（一个小数据包从客户端到服务器再回到客户端所花费的时间），其具体过程为，client发送TCP段请求连接（initiate）、server确认并响应TCP段，client确认并发送request message，此后server才将其需要的信息及索引发送给client。使用非持久连接的缺点很显然，内存（空间，每个新建的TCP连接参数都会占用空间）和延迟（时间，每次都需要至少2个RTT）。举例，假如client需要请求的web page有10个objects，使用非持久连接一共需要建立11个TCP连接。

Non-Persistent connections

非持久连接意味着每次请求、响应都需要建立新的连接。步骤如下：

client初始化一个TCP connection在[server IP:80](80是HTTP的默认端口号）
client通过该TCP socket发送HTTP请求信息，包含页面路由信息
server接收请求信息并响应其需求，通过TCP socket发送该web page需要的objects（先发送其引用，即这些objects的路由）
server告知TCP可以关闭连接，但直到TCP确认client完整接收响应信息才会关闭。
接下来每个objects都会重复1-3步

这意味着，假如有10个objects，一共需要生成11个TCP连接（最初的是web page请求，后续的是objects请求）。

round-trip time(RTT)

RTT: 一个小数据包从客户端到服务器再回到客户端所花费的时间。

3次握手：

client发送TCP段
server确认并响应一个TCP段
client确认（并发送request message）

shortcomings

内存：每次创建新TCP connections需要为TCP variables分配内存，对于同时处理多clients请求的Web server来说是巨大的负担
延迟：每次都需要nearly 2 RTTs，一次建立连接，一次request & response

persistent connections

为了解决这些shortages，引出persistent connections，即部署在同一个Web Server上对多个Web Page的请求响应可以在同一个TCP connection中进行。HTTP/2能允许按优先级排列同一个TCP connection中的请求与响应。

2.3 HTTP Message Format

Conclusion：主要介绍了HTTP message的格式，分为request message和response message。

Request


GET /somedir/page.html HTTP/1.1
Host: www.someschool.edu
Connection: close
User-agent: Mozilla/5.0
Accept-language: fr

// Entity body

request line:

method

GET, mostly表单提交会用到GET而非POST，如www.somesite.com/search?a&b
POST, 此时request message的Entity body不为空，会携带client输入的信息
HEAD, 与GET类似，但只有response message，没有requested object，一般用于debug
PUT, 用于upload an object on a Web server，一般用于Web发布工具一起使用
DELETE，用于delete an object on a Web server

header lines:

Host, needed by the web proxy caches
Connection, non-persistent/persistent
User-agent, what browser client uses
Accept-language, preference in languages
etc.

Response Message


HTTP/1.1 200 OK
Connection: close
Date: Tue, 18 Aug 2015 15:44:04 GMT
Server: Apache/2.2.3 (CentOS)
Last-Modified: Tue, 18 Aug 2015 15:11:03 GMT
Content-Length: 6821
Content-Type: text/html

(data data data data data ...)

status line:

protocol version field
status code
1. 200 OK
2. 301 Moved Permanently: requested object被永久移动，新的URL会在Location(one of the headers)中指出
3. 400 Bad Request: incomprehensible request
4. 404 Not Found: web page不存在于当前server
5. 505 HTTP Version Not Supported: the requested protocol is not supported
corresponding status message

header lines:

Connection: close->发完就删
Date，这是server检索所需object并封装发送的时间
server，generated by what web server
Last-Modified，object最后修改日期
Content-Length
Content-Type

enity body: requested data

2.4 User-Server Interaction: Cookies

Conclusion：用cookies来记录用户信息及其在browser上的行为，弥补HTTP无状态特点的不足，在这里client是browser，因此建立的是browser-cookie的键值关系。创建TCP连接时，server确认连接请求时给予当前client一个unique token作为cookie，server会将该cookie-client的对应关系记录在其数据库中，而client收到该cookie后会记录在本地浏览器缓存中，每次发送请求的时候会包含cookie信息。

stateless与cookies的区别：stateless是指不记录client的状态，如果是已经response的完全一致的请求，还会再次response。cookies是记录client的历史数据信息，从该user-agent发出，在该web page进行了什么行为。

2.5 Web Caching

Conclusion：简单来说就是在原服务器与client之间添加一个代理服务器，作为web缓存，客户端先向代理服务器发送请求，确认缓存中没有需求信息后，再由代理服务器向原服务器发送请求。好处是加速、减少流量，通常client-proxy server之间的带宽限制相比client-original server的更宽松，对于ISP企业网络，能够减少当前机构局域网对互联网的访问流量，减少整个互联网上的流量。用conditional GET可以保证cache和server之间的数据一致性。

Web Cache-proxy server，在与client通信时是server，在与original server通信时是client，通常被ISP部署（用于大型机构网络，校园网或企业网）

advantages

time cost↓，cache与client之间的传输速度上限可能比cache与server之间的传输速度上限大
Web缓存可以大大减少机构到Internet的访问链路上的流量
减少整个互联网流量

Content Distribution Networks(CDNs)

CDN公司在整个互联网上安装许多地理分布的缓存，从而本地化大部分流量。

Conditional GET

作用：用于判断cache中的object是否up to date，保证数据一致性（consistency between cache and server）。

运行原理：client向cache请求object，假如其不在cache中，cache向server请求，此时server会将object的last modified信息一起发送，cache保存这个信息。若在cache中，cache会先向server发送一个conditional GET作为一个up-to-date的确认，该报文包含If-modified-since属性，值与last modified相同，假如没有改变，server会response with304 Not Modified，不会再次传送object（entity body为空）。此时cache确认后，可以直接将缓存中的object响应给client。

3. Electronic Mail

3.1 Internet mail system

Conclusion: 互联网邮件系统主要包含用户代理、邮件服务器与SMTP三个组成部分，用户代理对邮件进行操作，服务器储存、传送邮件，SMTP为服务器之间的TCP连接传输遵循的协议。

user agents, where the user operates
mail servers, both client and server among other mail servers，存储数据、传送数据
SMTP(Simple Mail Transfer Protocol)，mail servers之间的TCP连接通信遵循SMTP服务

3.2 Comparisons between HTTP & SMTP

	HTTP	SMTP
pull/push	pull protocol，侧重download被upload在web server上的文件，TCP连接由client初始化（发出请求）	push protocol，侧重推送文件，TCP连接由发送邮件的mail server初始化
format limitations	无	信息格式limited，7-bit ASCII format
objects-messages	将单个requested object封装在一条message，一对一	将所有objects封装在一条message

3.3 Mail Message Formats

From: alice@crepes.fr
To: bob@hamburger.edu
Subject: Searching for the meaning of life.

telnet serverName 25

25 is the port number of SMTP server

3.4 Mail Access Protocols

Conclusion: 收信人不能再采用SMTP来接收message，因为SMTP是push protocol而非pull protocol，因此要采用mail access protocols: POP3, IMAP, HTTP。POP3的运行具有3阶段，认证（用户名密码登陆）、业务（撤回、标记删除邮件、保存邮件数据）、更新（根据标记删除邮件，quit结束会话）。IMAP相比POP3，能够保存会话中的用户状态信息，具有文件夹分类功能，这也导致其实现比POP3要复杂得多。

Post Office Protocol—Version 3 (POP3)

3 phases:

authorization: username-password
transaction: retrieve/mark for deletion/obtain data
update: issue quit command, end the session; delete the marked messages

commands: list,retr,dele,quit

Internet Mail Access Protocol (IMAP)

相比POP3，多了文件夹分类功能，这意味着IMAP会保存IMAP session中的用户状态信息，例如分类和文件夹名

4. DNS(Domain Name System)

已知：用hostname和IP地址可以定位一个主机

需求：路由器需要定长的、分级的IP地址，需要建立hostname到IP地址的映射，即域名解析DNS

4.1 Services provided by DNS

Conclusion: DNS包括在DNS servers层次结构中实现的分布式数据库，以及允许host查询分布式数据库的application-layer protocol。DNS是一个应用，其提供的服务为伪域名查询和负载平衡。

definition

在DNS服务器层次结构中实现的分布式数据库
允许主机查询分布式数据库的应用层协议

一般是UNIX机器，DNS protocol一般在UDP和端口53上运行，一般被其他应用层协议，如HTTP,SMTP应用。

应用原理：

browser client将hostname传送给DNS应用的client side
DNS client将hostname传送给server，等待server回应该hostname对应的IP地址
browser client接收DNS应用传来的IP地址，初始化TCP连接

services:

host/mail server aliasing，主机/邮箱伪域名，DNS能找到一个alias hostname的canonical hostname及其IP
Load Distribution，负载平衡，对于重复的不同终端上的web servers，其canonical hostname一致，但拥有不同的IP地址，DNS能获取并响应这组IP地址，但会对其顺序进行轮换，由于client一般会按顺序优先采用这个地址集中的IP地址，从而起到了分流的作用。

4.2 How DNS Works

Conclusion: 中心化设计的DNS具有单点故障（一损俱损）、流量代价、中心数据库距离远、维持成本高（经常需要更新hosts信息）的缺点，因此DNS服务器采用分布式和分级设计，具有三层分级，root，TLD，authoritative，每一层分别提供下一层的IP地址，最后还有local DNS，作为host到三级DNS服务器的proxy server，也能储存TLD server和短期内查询过的hostname的缓存。

shortages of a centralized design of DNS:

single point of failure 单点故障
traffic volume 流量代价
distant centralized database 遥远
maintenance 维持成本（更新hosts信息）

因此要有distributed and hierarchical design

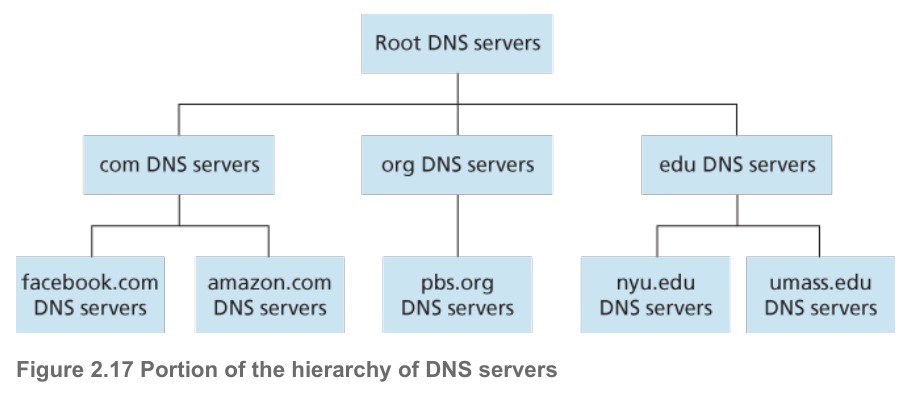

3 classes of DNS servers

Root DNS servers, 提供TLD servers的IP地址
Top-level domain(TLD) servers, com, org, net, edu, and gov，提供authoritative DNS servers的IP地址
Authoritative DNS servers, 在Internet上拥有可公开访问的主机(如Web服务器和邮件服务器)的每个组织都必须提供可公开访问的DNS记录，这些记录包含hostname到IP地址的映射。组织的授权DNS服务器保存这些DNS记录。
local DNS server, 严格来说不属于DNS服务器层级，但是DNS架构的中心；每个ISP都会有一个local DNS server，作为一个在请求host和DNS server hierarchy（以上三种）之间的proxy server

从请求主机到本地DNS服务器的查询是递归的，其余查询是迭代的。

cache

local DNS server could cache IP of

TLD servers
same hostnames recently

4.3 DNS Records and Messages

Resource records(RRs)：cache中对hostname-IP mappings的记录

(Name, Value, Type, TTL)

参数

Type	Name	Value	Example
A	hostname	IP address	$(relay1.bar.foo.com, 145.37.93.126, A)$
NS	domain	能提供该域名族host的IP地址的authoritative DNS server的hostname	$(foo.com,dns.foo.com, NS) $
CNAME	alias hostname	canonical hostname	$(foo.com,relay1.bar.foo.com, CNAME)$
MX	alias hostname	canonical name of a mail server	$(foo.com, mail.bar.foo.com, MX)$

安全性

针对DNS的攻击：

DDoS（分布式拒绝服务）带宽泛洪攻击，向每个root DNS server发送大量packet，使得大多数合法DNS请求得不到回答。
截获来自主机的请求，并返回伪造的回答，替换服务器的缓存信息，能将Web用户重定向到病毒Web站点。

4.4 Distribution

P2P File Distribution

从单一服务器向大量主机分发一个大文件。将不同小的片段发送给不同主机，让主机之间相互匹配传输缺失的部分；比client-server更高效。eg. BitTorrent

DASH

DASH(Dynamic Adaptive Streaming over HTTP) 经HTTP的动态适应性流，改变视频流编码，360p-1080p

CDN (Content Distribution Network)

CDN，内容分发网在为client播放流媒体时缓存该视频，当缓存满了则移除较少访问的视频。

分布方式：

enter-deep：在ISPs附近布置服务器，这样服务器的数量会比较大，Akamai采用这种方法
bring-home：在Internet Exchange Points（IXPs）布置服务器，这样服务器数量较少，Limelight等CDN公司采用这种方法

运行原理：

cluster selection strategies

geographically closest 地理最近，弊端是每次都固定一个cluster，不考虑现实延迟和宽带上限，有时地理最近在网络上不是最近，且有些终端与定位较远的LDNSs绑定
real-time measurements 实时测量，让CDN中的clusters周期性地测量到达速度最快的LDNSs

4.5 Netflix, YouTube, and kankan

Netflix

网飞的web pages分发由Akamai公司运营，视频内容分发主要依靠Amazon cloud & private CDN。该网站是在亚马逊云中的亚马逊服务器运营的，亚马逊云实现了以下功能：

Content ingestion，把原片上传到亚马逊云中的hosts
Content processing，亚马逊云对视频进行各种编码并存储，以适应不同终端、流畅度、清晰度播放（DASH）
Uploading versions to its CDN，将这些不同版本的视频上传到其private CDN

push caching:

Netflix CDN uses push caching rather than pull caching，意思是在非高峰期定期将内容推送到服务器，而非高峰期需要的时候再pull

YouTube

private CDN/pull caching/cluster-selection：找出RTT最短的cluster，但为了保持平衡一般会通过DNS定向到更远的cluster/现在已经有了适应性流媒，有一些视频使用DASH（书是2017出版，2018 stackoverflow说youtube还在使用dash）

4.6 client-server application using UDP/TCP

记点好玩的：

RFC 2324: “超文本咖啡壶控制协议”（Hyper Text Coffee Pot Control Protocol，乍有其事的写了HTCPCP这样看起来很专业的术语缩写字）。以及如前面所提到纪念RFC的30周年庆的RFC文件。

Computer Network: Application Layer
